مستوى الحماية IP65 لوحدة توليد النيتروجين للآلات في الهواء الطلق

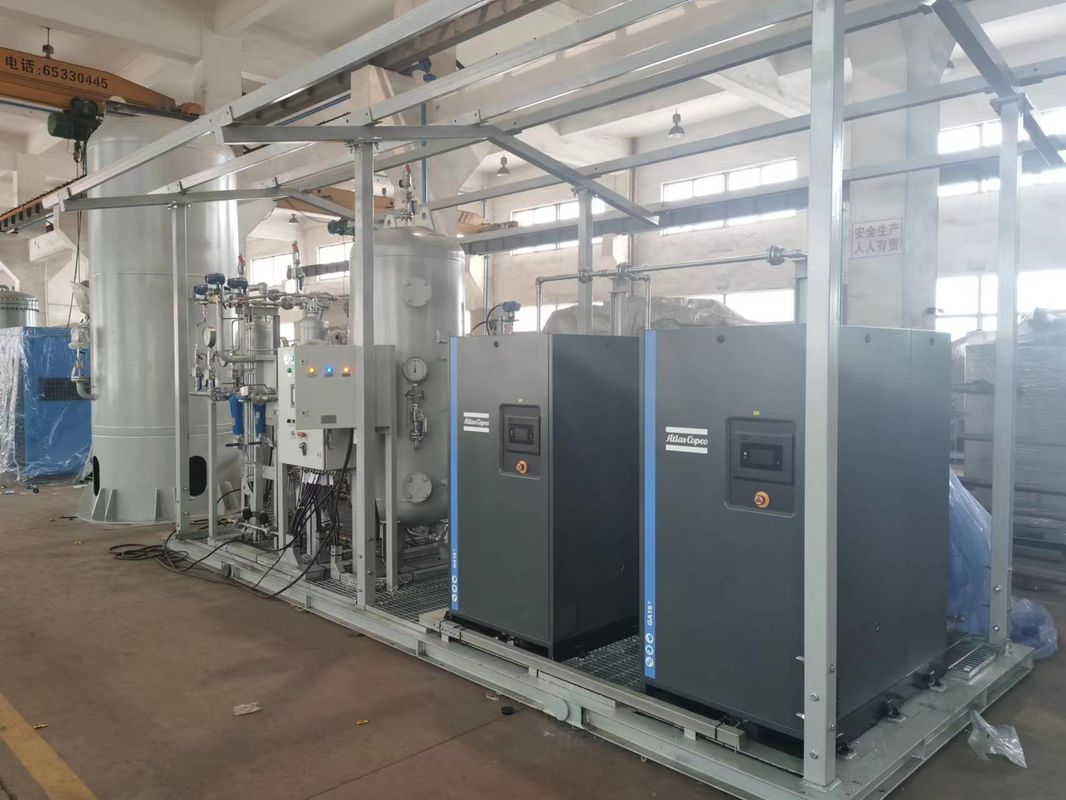

أداة الهواء التزلج مع مظلة الشمس تستخدم في الهواء الطلق

بالنسبة لبعض أجهزة الهواء الصغيرة، قمنا بتصميم مظلة شمسية على أجهزة الهواء، والتي يمكن استخدامها مباشرة في الهواء الطلق، مما يقلل إلى حد كبير من عبء عمل الهندسة المدنية في الموقع.

جميع الأدوات والمقاييس تلبي مستوى حماية IP65 وتعمل على مدار الساعة.

مقدمة

يحتوي جهاز الرياح على ضاغط الهواء و خزان الهواء و المرشح و المجفف و الصمام و الجهاز و نظام التحكم الزائد

لوحة التحكم مع وحدات PLC و IO الزائدة

PLC تأتي من سيمنز أو AB.

ورقة البيانات الخاصة بالهواء المنزلق للأدوات

تعريف وخصائص:

يدمج أداة الرياح المثبتة على المزلق ضاغطات الهواء والمجففات والمراقبين والصمامات والأنابيب والمعدات المساعدة والموصلات الوسيطة والكابلات على منصة هيكلية فولاذية واحدة,مع منافذ اتصال عملية محجوزة فقط ، وإمدادات الطاقة التحكمية ، وواجهات الاتصال لجزء التكامل الإجمالي. يتم تجميع الجهاز على زلق ويمكن تهجيره ككل ،تجعلها مريحة ومرنة.

المزايا:

1تقليل حجم البناء في الموقع: يتم الانتهاء من معظم أعمال تركيب المعدات المثبتة على الزلاجة في المصنع ،والتي يمكن أن تقلل إلى حد كبير من كمية أعمال البناء في الموقع وتقصير دورة تركيب المشروع.

2تحسين كفاءة البناء الهندسي: يتطلب تركيب المعدات الثابتة في الموقع من موظفي البناء في الموقع مهارات مهنية جيدة وخبرة في البناء.بينما التوريد المتكامليتم الانتهاء من تجميع واختبار وتفتيش الأجهزة المثبتة في المصنع ، مما يقلل إلى حد كبير من حجم أعمال البناء في الموقع ويحسن من كفاءة العمل.

3ضمان جودة البناء الهندسي: إن الانتهاء من التجميع والاختبار في المصنع مفيد لضمان جودة التثبيت.

4سهلة النقل والنقل: يمكن نقلها ككل ولها مرونة جيدة.

مبدأ العمل:

يستخدم أداة الرياح الرطبة بشكل رئيسي لتنقية وتجفيف الهواء المضغوط بحيث تكون نقطة الندى للهواء المضغوط أقل من -40 درجة مئوية ، ومحتوى الزيت أقل من 0.01ppm ،وحجم جسيمات الغبار أقل من 0.01م

يتم ضغط الهواء المحيطي بواسطة ضاغط هواء، وتبريد بواسطة جهاز تبريد، وفصل من البخار والماء قبل إرسالها إلى خزان تخزين الهواء المصنع لتوازن ضغط الهواء. ثم،يتم تصفيتها من خلال مرشحات متعددة وتجفيفها بعمق بواسطة مجفف للحصول على هواء الأداة.

التطبيق:

يتم استخدام جهاز الهواء المزلق على نطاق واسع في مجالات مختلفة ، مثل وحدات تسييل الغاز الطبيعي ، ووحدات استرداد غاز البئر ، ووحدات استرداد الكربون ، ووحدات استرداد الكبريت ، إلخ.

يمتلك جهاز الهواء المزدوج خصائص التكامل العالي ، والتركيب السهل ، ووقت التثبيت القصير ، والانتقال السهل ، وهو مناسب لتسييل الغاز الطبيعي في الموقع ،غاز الصخر الزيتي، غاز الفحم، وآبار الغاز النائية الأخرى.
